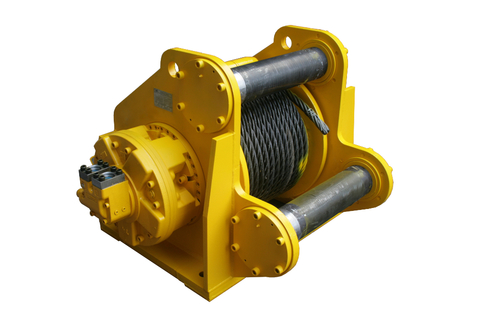

Гидравлическая лебедка ISYJ67-400-70-33-ZPL с тяговым усилием 40 тонн силы и тросом 70 метров состоит из множества распределителей с челночными клапанами, управляющими тормозом, и одинарными или двойными уравновешивающими клапанами, гидравлическим двигателем типа INM, тормозом типа Z, планетарной коробкой передач типа C, барабаном, рамой.
Благодаря лебедкам, оснащенным разнообразным блоком клапанов, упрощается гидравлическая система и повышается надежность лебедок. Кроме того, лебедки отличаются высоким КПД при запуске и эксплуатации, низким уровнем шума и энергосбережением.
Технические характеристики гидравлических лебедок серии ISYJ:
Тяговое усилие на 1-ом слое – от 10 до 700 кН
Скорость навивки троса на 1-ом слое – до 20 м/мин
Рабочее давление – до 22 МПа
Подача масла – до 320 л/мин
Диаметр троса – до 36 мм
Канатоемкость барабана – до 500 м
Эти лебедки являются запатентованной продукцией компании INI Hydraulic Co., Ltd. Пользователям необходимо предоставить только характеристики гидравлического блока питания и модель гидрораспределителя.
| Тяговое усилие на 1 слое, тонн | 40 |
| Тяговое усилие на 1 слое, кН | 400 |
| Номинальный расход, л/мин | 283 |
| Скорость навивки на 1 слое, м/мин | 0 |
| Диаметр троса, мм | 33 |
| Количество слоев на барабане | 3 |
| Длина троса, м | 70 |
| Передаточное число | 28 |
| Рабочий объем, мл/об | 45752 |
| Перепад рабочего давления, МПа | 16 |
| Тип гидромотора | INM5-1600D480101P |
