Лебедка тяговая гидравлическая автономная IMYJ61111-1500-400-63-ZPG с тяговым усилием 150 тс и тросом 400 м

Лебедка тяговая гидравлическая автономная IMYJ61111-1500-400-63-ZPG с тяговым усилием 150 тонн усилия, тросом 400 метров и диаметром троса 63 мм.

Данная лебедка позволяет протянуть трубопровод на сложных участках, например таких как болотистая местность и водоемы.

Привод лебедки осуществляется за счет работы дизельного двигателя. Имеет два режима: транспортный и рабочий.

Принцип работы:

Дизельная гидростанция обеспечивает работу двух регулируемых и одного нерегулируемого гидронасоса. Два регулируемых гидронасоса подают гидравлическую жидкость под давлением на силовую магистраль - на большой и малый ход. Переключение осуществляется через панель управления. Канат проходит от барабана-накопителя через два блока к силовым барабанам. Для предотвращения проскальзывания и перехлеста каната предусмотрены направляющие спирали.

Комплект поставки:

- дизельная гидростанция;

- барабан-накопитель каната;

- две силовые лебедки;

- направляющие спирали;

- рамное основание;

- пульт управления.

Поставляется без каната.

Объемы лебедки легко позволяют транспортировать её в контейнерах 40 футов либо магистральными полуприцепами.

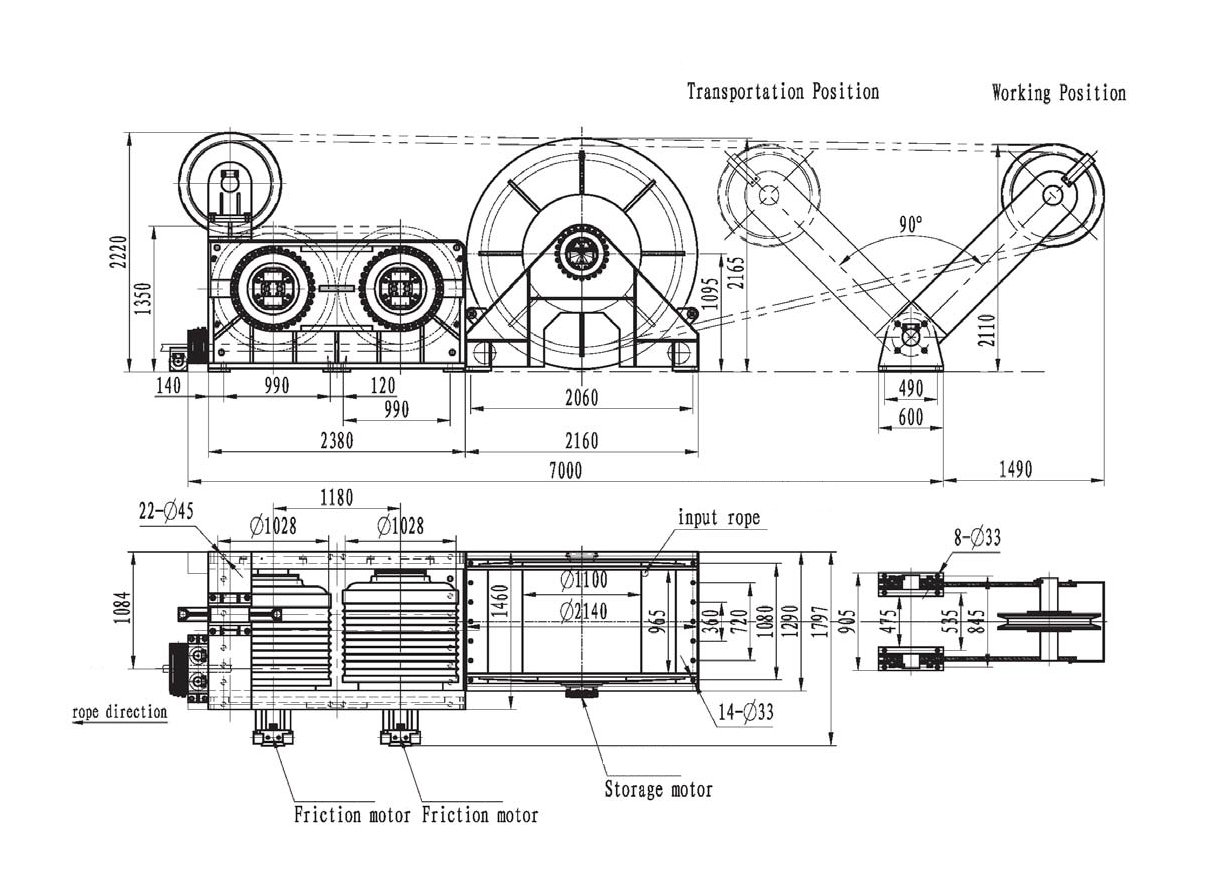

Габаритные размеры тяговой гидравлической автономной лебедки IMYJ61111-1500-400-63-ZPG:

Технические характеристики накопительной лебедки:

Макс. тяга на барабане — 12.7 т

Рабочий объем барабана — 22119 мл/об

Выходной крутящий момент — 72600 Нм

Номинальное давление системы —26 МПа

Перепад рабочего давления — 25 МПа

Количество слоев на барабане - 6

Диаметр каната — 63 мм

Канатоемкость барабана — 400 м

Тип гидромотора — IM172

Технические характеристики двухбарабанной лебедки:

Тяговое усилие на 1-ом слое — 150 т

Рабочий объем барабана — 113000 мл/об (х2)

Выходной крутящий момент — 723000 Нм

Номинальное давление системы —26 МПа

Перепад рабочего давления — 24 МПа

Скорость навивки на 1-ом слое - 5 м/мин

Диаметр каната — 63 мм

Канатоемкость барабана — 400 м

Тип гидромотора — A4FM500 (х2)

Номинальная мощность системы — 191 кВт / 1800 об/мин
